حساب كود لون مقاومة لنطاق 3و4و5و6
حساب كود لون مقاومة لنطاق 3و4و5و6
.(IEC 60062)تُستخدم رموز ألوان المقاومة للإشارة إلى قيمة المقاومة التي حددتها جمعية مصنعي الراديو في عام 1920 وفقًا للمعايير الدولية
فيما يلي الآلات الحاسبة لأنواع مختلفة من المقاومات مثل المقاومات 3 نطاقات و 4 نطاقات و 5 نطاقات و 6 نطاقات. تمت إضافة التفسير والصيغ والمخططات أسفل كل آلة حاسبة لرمز لون المقاوم
ملاحظة: إذا كنت تستخدم الهواتف المحمولة ، فانقر على علامات "∎" بجوار المقاوم 3 نطاقات لتحديد نطاقات أخرى ، مثل آلة حاسبة مقاومة 4 نطاقات و 5 نطاقات و 6 نطاقات. للحصول على تجربة أفضل عبر الهواتف المحمولة ، استخدم الآلة الحاسبة في الوضع الأفقي
حساب نوع مقاومة 3 بند
على سبيل المثال ، قيمة المقاومة لرمز اللون الموضح بثلاثة أشرطة للمقاومة ( بني , اسود و احمر ) : وفقا للجدول سيكون
1 . 0 x (100) = 1000Ω with ± 20% تفاوت
نوع مقاومة 4 بند
هذه هي أنواع المقاومات الشائعة لاستخدامها في الدوائر الإلكترونية. لقراءة رموز ألوان الشريط الأربعة على المقاوم ، يُظهر الشريط الأول أول شخصية مهمة. يظهر الشريط الثاني الرقم الثاني المهم. يظهر الشريط الثالث المضاعف. يُظهر الشريط الرابع سماحية ± في٪ لأربعة نطاقات
على سبيل المثال ، قيمة المقاومة لرمز اللون 4 نطاقات المقاوم المعروض( بني , اسود , احمر و الذهبي ) : وفقا للجدول سيكون
1 . 0 x (100) = 1000Ω with ± 5% التفاوت
حاسبة خمسة باند المقاوم اللون الرمز
على سبيل المثال ، قيمة المقاومة لرمز اللون 5 نطاقات المقاوم الموضح ( بني , اسود, برتقالي , احمر و اصفر ) : وفقا للجدول سيكون
1 . 0 . 3 x (100) = 10.3 kΩ with ± 5% التفاوت
حساب نوع مقاومة 4 بند
على سبيل المثال ، قيمة المقاومة لرمز اللون 5 نطاقات المقاوم الموضح ( بني , اسود, برتقالي , احمر , اصفر , بني ) : وفقا للجدول سيكون
1 . 0 . 3 x (100) = 10.3 kΩ with ± 5% Tolerance 100 ppm/°C

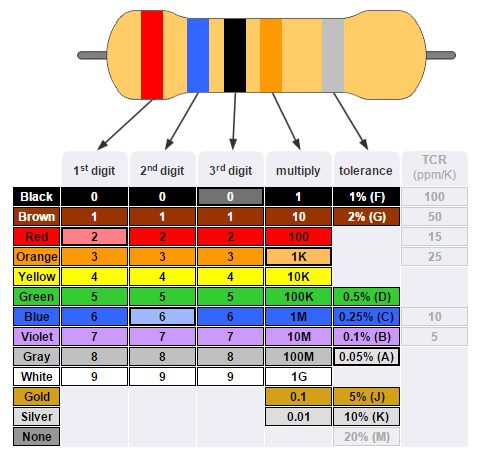

قيم اللون للأرقام المهمة
| لون البند | القيمة |
| اسود | 0 |
| بني | 1 |
| احمر | 2 |
| برتقالي | 3 |
| اصفر | 4 |
| اخضر | 5 |
| ازرق | 6 |
| البنفسجي | 7 |
| رمادي | 8 |
| ابيض | 9 |
قيم اللون للمضاعف
من المعروف أن اللون الموجود على النطاق الثالث لمقاوم النطاقات 3 والمقاوم 4 الفرقة أو النطاق الرابع للمقاومة 5 الفرقة والمقاومة 6 الفرقة هو المضاعف. يوضح الجدول التالي اللون والقيم ذات الصلة للمضاعف.
| اللون | المضاعف |
| اسود | 1Ω |
| بني | 10Ω |
| احمر | 100Ω |
| برتقالي | 1kΩ |
| اصفر | 10kΩ |
| اخضر | 100kΩ |
| ازرق | 1MΩ |
| البنفسجي | 10MΩ |
| رمادي | 100MΩ |
| ابيض | 1GΩ |
| ذهبي | 0.1Ω |
| الفضي | 0.01Ω |
قيم لون السماحية
في ثلاثة رموز ألوان للمقاوم النطاقات ، لا يوجد نطاق السماحية ، لذلك بشكل عام ، يفترض 20٪. يتم استخدام النطاق الرابع في 4 ألوان المقاوم لقيمة السماحية. في حالة المقاومات ذات 5 نطاقات و 6 نطاقات ، يتم استخدام كود النطاق الخامس للتسامح
| اللون | تفاوت |
| اسود | N/A |
| بني | ± 1% (F) |
| احمر | ± 2% (G) |
| برتقالي | ± 3% |
| اصفر | ± 4% |
| اخضر | ± 0.5% (D) |
| ازرق | ± 0.25% (C) |
| البنفسجي | ± 0.10% (B) |
| رمادي | ± 0.05% (A) |
| ابيض | N/A |
| ذهبي | ± 5% (J) |
| الفضي | ± 10% (K) |
رموز السماحية للمقاومات
قيم معامل درجة الحرارة
يُظهر النطاق السادس للمقاومات المكونة من ستة نطاقات معامل درجة الحرارة في جزء في المليون / درجة مئوية والتي تشير إلى مقدار تغير قيمة المقاوم عند حدوث تغير في درجة الحرارة. يمكن العثور على مزيد من التفاصيل حول معامل درجة الحرارة و ppm / C و ppm / K أسفل حاسبة المقاوم لـ 6 نطاقات. في السراويل القصيرة ، PPM / K تعني "الجزء لكل مليون بالكلفن" كلفن“.
(100 x 10ºC/10 6) x 10.3kΩ = ± 1.03Ω variation over 10ºC.
| COLOR | درجة الحرارة الكفائة (ppm/ºC) |
| اسود | N/A |
| بني | 100 |
| احمر | 50 |
| برتقالي | 15 |
| اصفر | 25 |
| اخضر | N/A |
| ازرق | 10 |
| البنفسجي | 5 |
| رمادي | N/A |
| ابيض | N/A |
