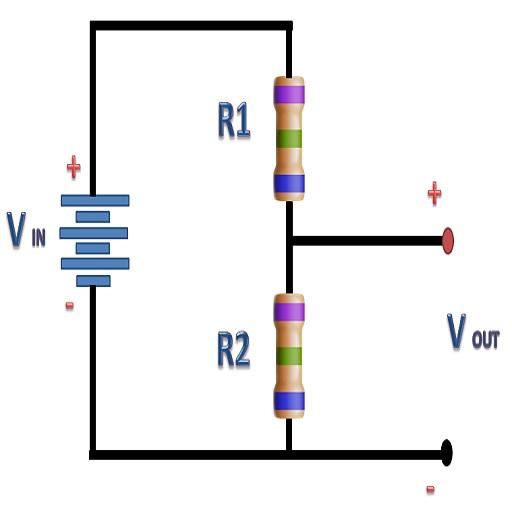

فيما يلي دائرة كهربائية مكافئة لمقسم الجهد:
كما ترى ، تتكون دائرة مقسم الجهد من مقاومين متصلين في سلسلة مع ضغط جهد بينهما. ويتم تطبيق الجهد المدخلات عبر المقاوم R 1 و R 2. لذلك، يمكننا أن نلاحظ أن الجهد الناتج هو انخفاض الجهد عبر المقاوم R 2. فإن الجهد عبر R 1 و R 2 مساويا لجهد الدخل القيمة المطبقة على دائرة مقسم الجهد
ويتم التعبير عن الصيغة من الجهد المقسم المعادلة لإيجاد قيمة الجهد الناتج على النحو التالي:
حيث,
- Vin= جهد ادخال
- Vout= جهد الخرج
- R1=المقاومة متصل بالمصدر
- R2= المقاومة متصل بالمصدر
دائرة مقسم الجهد - مثال
- المقاومة (10kk, 47k ohms)
- ادخال المجهز (9V)
- اللوح
- مليميتر(للقياس)
الآن ، سوف نوضح لك خرج دائرة مقسم الجهد عمليًا ونظريًا
هنا ، في هذه الدائرة ، قمنا بتوصيل جهد دخل 9 فولت ومقاومات R 1 و R 2 (47 كيلو و 10 كيلو على التوالي). بعد أخذ خرج دائرة مقسم الجهد من متر متعدد نحصل على 1.49V
الآن ، سوف نحسب جهد الخرج للدائرة أعلاه نظريًا ،
هنا, Vin= 9V, R1= 47k Ω and R2= 10k Ω
لذلك ، باستخداممعادلة مقسم الجهد
مثال,
Vout= (9 × 10) / (47+10)
Vout= 1.5789
أدخل أي ثلاثة من القيم التالية وانقر على زر حساب. ستعرض النتيجة القيمة المطلوبة
